Střešní výlez na ploché střechy FDA WIPPRO

Střešní výlezy na ploché střechy

Dokonalé řešení pro ploché střechy, které se dá využít nejenom pro velké bytové domy jako revizní otvor, ale také pro rodinné domy s plochou (zelenou) střechou.

Spolupracujeme s velkými stavebními firmami jako jsou např.: Metrostav a.s, GEMO a.s., UNISTAV CONSTRUCTION a.s., PSK Group, spol. s r.o., VCES a.s., apod.

                metrostav logologo_gemounistav logopsk - logovces logoFDA-s-popisem-2

ZADAT POPTÁVKU   PŘEJÍT K NÁKUPU PRODUKTU

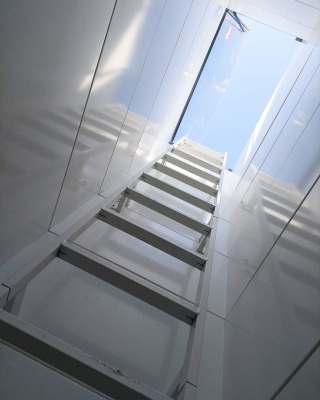

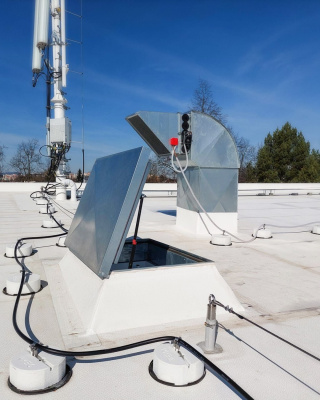

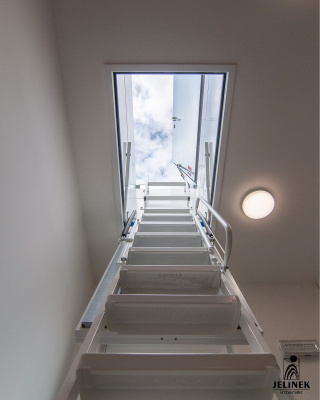

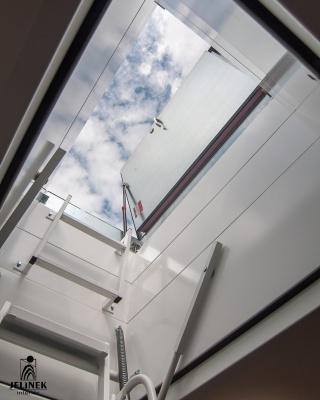

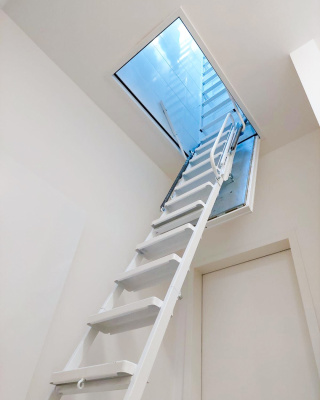

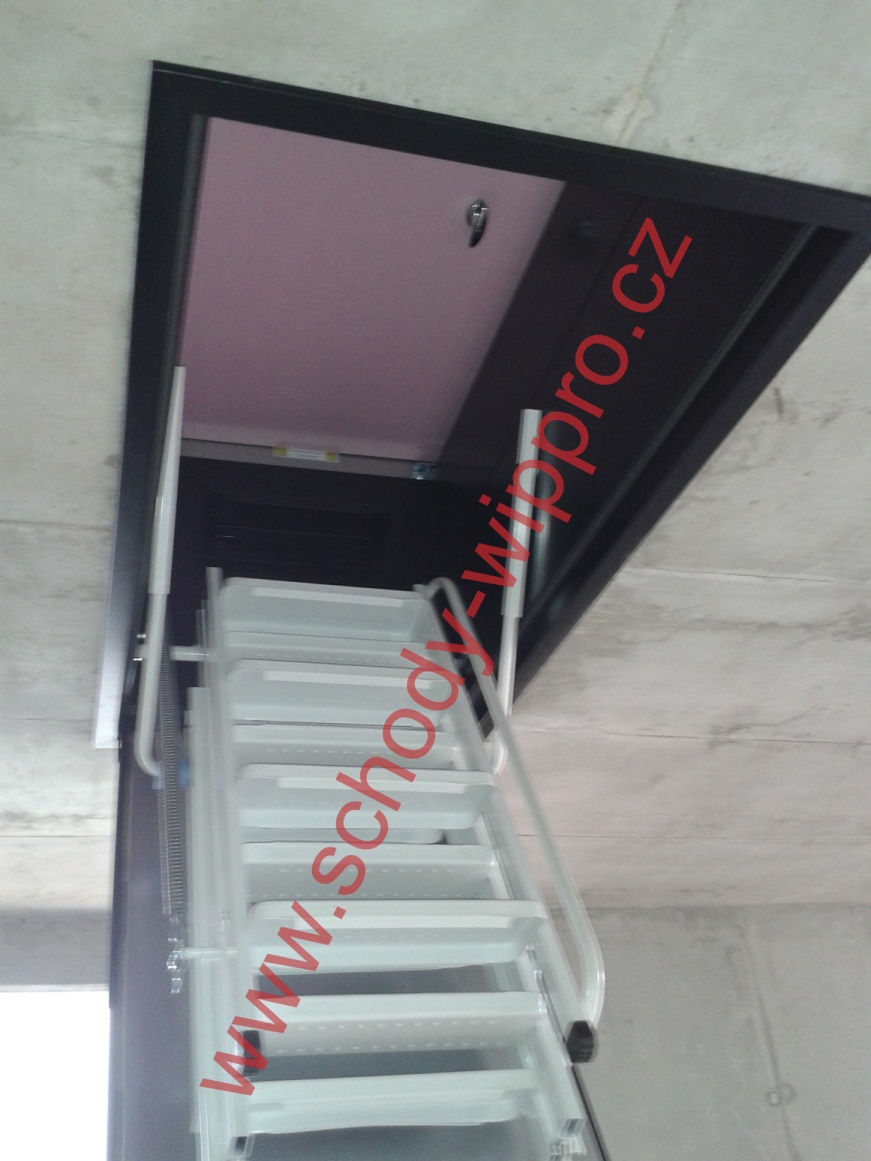

 Fotogalerie z realizací střešních výlezů:

Podílíme se na výstavbě developerských projektů:

Výlez na rovné střechy

  • Požádní odolnost El230
  • BLOWER DOOR zkouškyschody obstojí, při zkoušce rekuperace vzduchu
  • Zatížení na jeden schod 250 kg
  • Výborná odolnost proti vnějším klimatickým vlivům
  • Dokonalá konstrukce FDA a izolace ve spodním a horním víku brání kondenzaci vody
  • Izolované horní a spodní víko brání úniku tepla

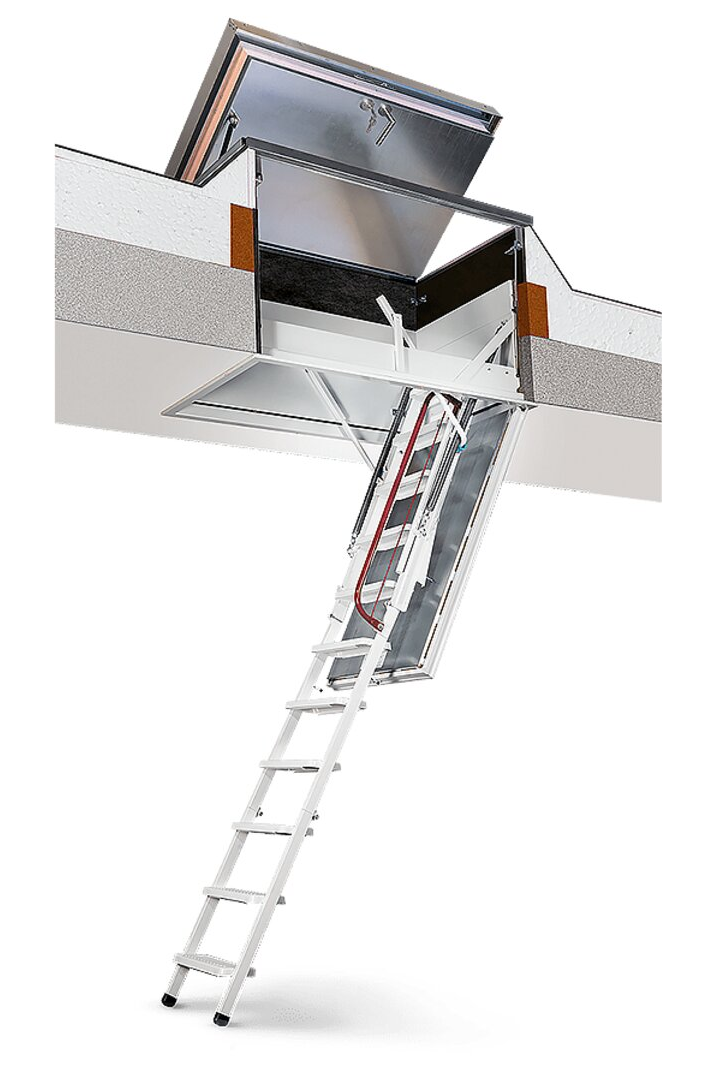

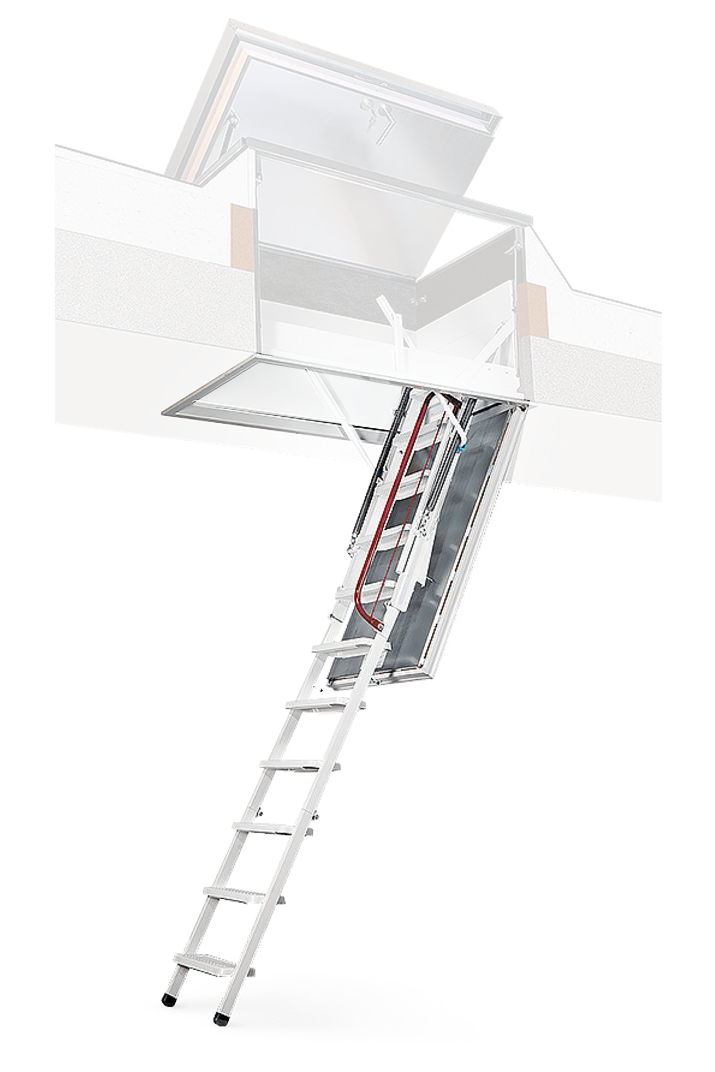

Výlez na rovné střechy se skládá ze 3 dílů

1.díl: půdní schody

2.díl: obvodový rám

3.díl: horní izolované víko

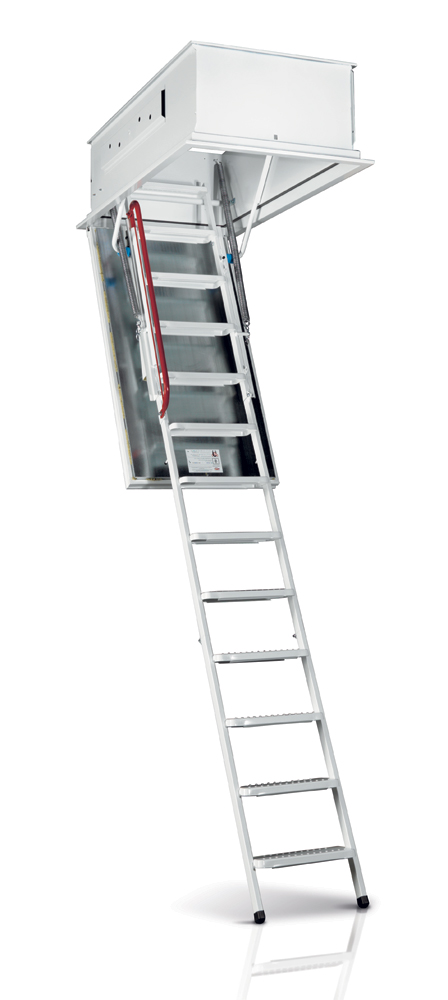

1.díl: půdní schodyWIPPRO FDA-006ersdhdf

  • Kovový nebo dřevěný rám
  • Protipožární těsnění po obvodě
  • Skrytý otočný systém schodůpudni-schody-gm4-isotec-velky
  • Upevnění schodů je nezávislé na spodním víku, poslední schod umístěn cca 20 cm v obvodovém rámu
  • Kvalitní práškový lak
  • Skryté panty
  • Přesné nastavení na výšku místnosti pomocí stavěcích šroubů
  • Posuvné madlo, ložiskový mechanismus, mechanika zavírání
  • 65 mm izolace ve spodním víku
  • 36 cm šitoké a 12 cm hluboké stupně s protiskluzovými body

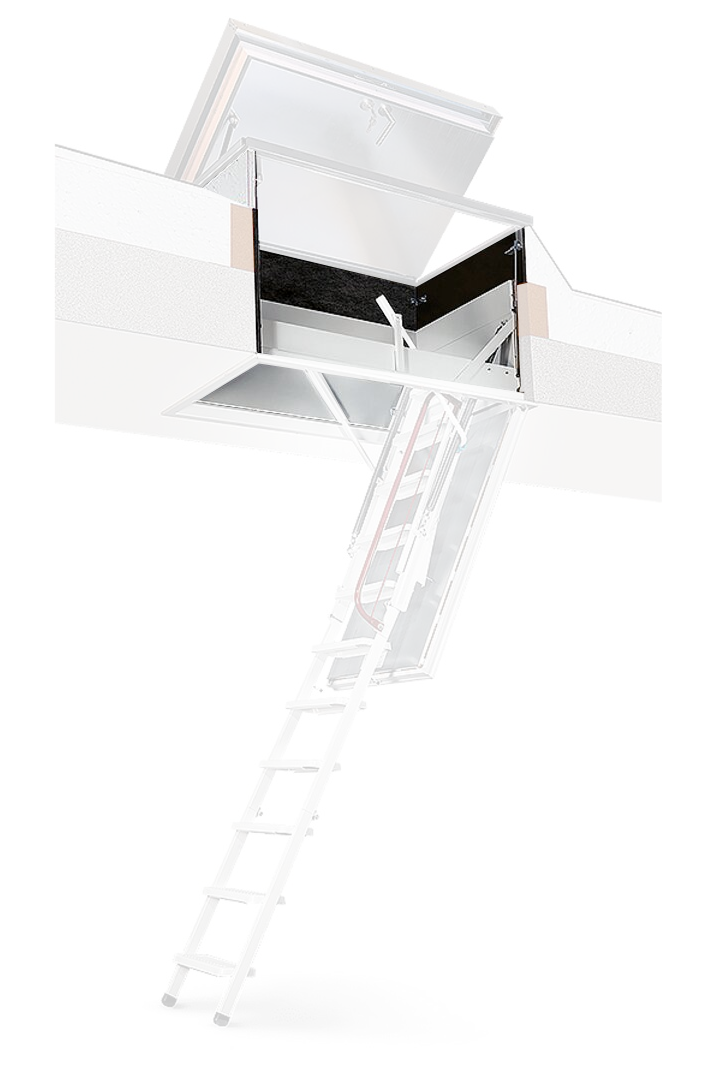

  2.díl: obvodový rám

  • shoraObvodový rám se zabudovaným žebříkem
  • Obvodový rám slouží jako obložení stavebního otvoru pro půdní schody.
  • Mezi stavebním otvorem a obvodovým rámem je umístěná izolace, která brání v úniku tepla a tím i ve vzniku kondenzace.
  • Výška obvodového rámu je vyrobena dle zaměření na stavbě dle potřeb zákazníka.
  • Součástí vyššího obvodového rámu je zabudovaný žebřík pro pohodlné vystupování na střechu.

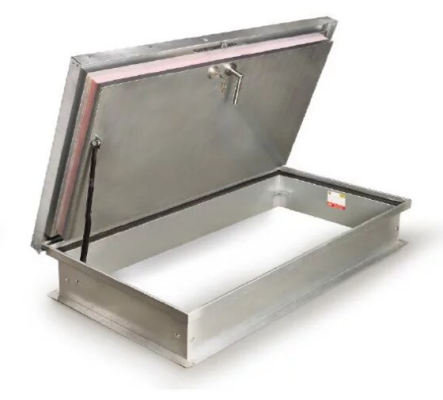

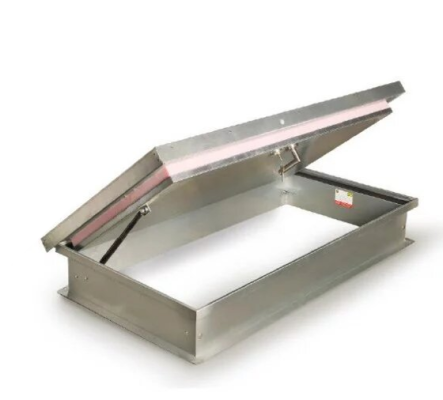

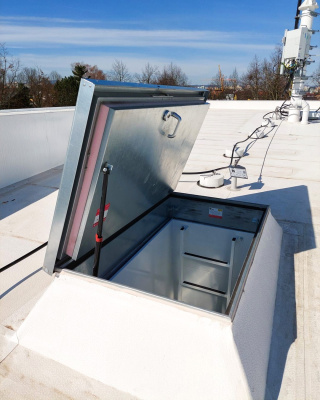

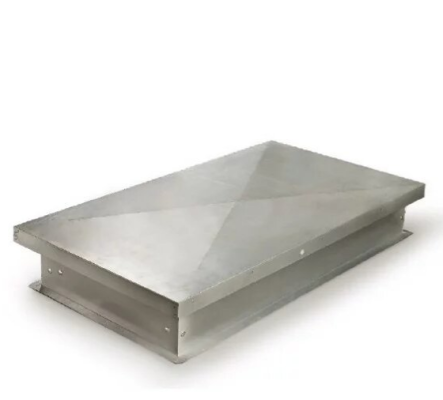

3.díl: horní izolované víko

  • Horní víko izolováni extrudovaným polystyrénem a izolační vatou.
  • Povrch víka z kavalitního pozinkovaného plechu, který odolá nepříznivým povětrnostním vlivům.
  • Okapnice horního víka chrání proti vniknutí vlhkosti.
  • Součástí horního víka je vzduchový píst pro jednoduché otevírání a zavírání horního víka.
  • horní víko je možné dodat s uzamykatelnou kličkou.
  • Možnost dodání horního víka bez schodů a obvodového rámu ve stavebním otvoru.

stresni-schody-fda-horní-poklop-otevřený-n stesni-schody-fda-horní-poklop-n

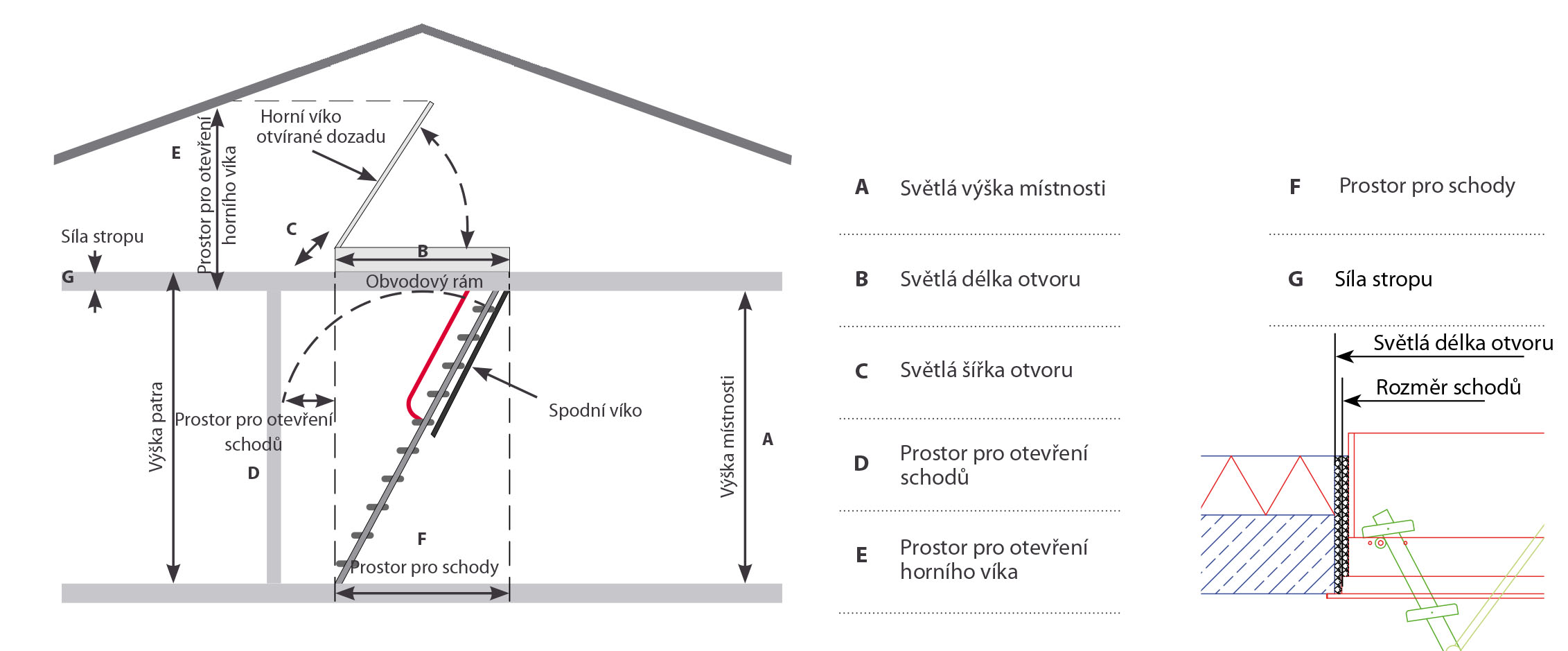

Technická data

ntechnicka data wippro schody



  • Obvodový rám horního víka je upevněn na obvodový sokl stavebního otvroz.
  • Obvodový rám je vhodně zkonstruovaný pro pohodlné umístění tepelné izolace a upevnění hydroizolace.
  • Obvodový rám horního víka musí být upevněna na sokl po obvodě stavebního otvoru cca 150 x 150mm.
  • Obvodový rám horního víka musí být bazpodmínečně zeúelně zaizolovaná cca 10 cm izolace, tepelní izolace musí být umístěna z vnější strany rámu.
  • Na obvodový rám horního víka musí být bezpodmínečně umístěná hydroizolace.
Stavební otvor Rozměr schodů (obvodový rám) Výška místnosti
140 x 70cm 138 x 68cm 255 - 275cm
130 x 70cm 128 x 68cm 255 - 275cm
120 x 70cm 118 x 68cm 255 - 275cm



       nové katalogy

Produktový katalog ke stažení zde
